Đóng gói và kiểm thử mở rộng cơ hội nghề nghiệp cho sinh viên Asia University Program

Đóng gói và kiểm thử đang trở thành mắt xích chiến lược của ngành bán dẫn khi chip dành cho AI, điện toán hiệu năng cao và ô tô thông minh đặt ra yêu cầu ngày càng lớn về khả năng kết nối, tản nhiệt và độ tin cậy.

Với lộ trình hai năm tại Việt Nam và hai năm tại Đài Loan (Trung Quốc), sinh viên Asia University Program có cơ hội tiếp cận chương trình đào tạo bao quát chuỗi phát triển chip, môi trường thực hành gắn với doanh nghiệp và thị trường việc làm đang mở rộng tại cả hai quốc gia.

Đóng gói và kiểm thử trở thành mắt xích quan trọng của chip thế hệ mới

Một con chip chưa thể đưa vào điện thoại, máy tính, ô tô hay thiết bị thông minh ngay sau khi hoàn thành quá trình chế tạo. Sản phẩm còn phải trải qua các bước cắt wafer, đóng gói, kiểm thử và đánh giá độ tin cậy trước khi được thương mại hóa.

Đối với chip phục vụ trí tuệ nhân tạo và điện toán hiệu năng cao, vai trò của công đoạn này ngày càng rõ nét. Những dòng chip hiện đại phải xử lý lượng dữ liệu lớn, hoạt động ở công suất cao và tích hợp nhiều thành phần trong không gian nhỏ. Công nghệ đóng gói vì thế ảnh hưởng trực tiếp đến khả năng kết nối, tốc độ truyền dữ liệu, tản nhiệt và hiệu suất vận hành của sản phẩm.

Sự phát triển của thị trường đang kéo theo nhu cầu nhân lực ở nhiều vị trí như kỹ sư thiết bị, kỹ sư quy trình, kỹ sư kiểm thử, kỹ sư sản phẩm, chuyên viên phân tích lỗi, quản lý chất lượng và kỹ sư tự động hóa sản xuất.

Một tín hiệu đáng chú ý đến từ ASE Technology Holding, một trong những tập đoàn hàng đầu thế giới trong lĩnh vực lắp ráp và kiểm thử bán dẫn thuê ngoài. Doanh nghiệp đang đầu tư 17,6 tỷ NTD, tương đương khoảng 15,3 nghìn tỷ đồng, để xây dựng nhà máy K18B tại Cao Hùng.

Dự án dự kiến hoàn thành trong quý I/2028, tập trung mở rộng năng lực đóng gói, kiểm thử, sản xuất thông minh và tự động hóa. Khi đi vào hoạt động, nhà máy được kỳ vọng tạo gần 2.000 việc làm mới.

Việc hiểu mối liên hệ giữa thiết kế, chế tạo, đóng gói và kiểm thử giúp người học mở rộng lựa chọn chuyên môn, thay vì bị giới hạn trong một công đoạn của chuỗi phát triển sản phẩm.

Lễ động thổ xây dựng nhà máy K18B của ASE tại Cao Hùng, Đài Loan (Trung Quốc). Dự án hướng tới mở rộng năng lực đóng gói, kiểm thử bán dẫn và dự kiến tạo gần 2.000 việc làm mới. Ảnh: ASE.
Lễ động thổ xây dựng nhà máy K18B của ASE tại Cao Hùng, Đài Loan (Trung Quốc). Dự án hướng tới mở rộng năng lực đóng gói, kiểm thử bán dẫn và dự kiến tạo gần 2.000 việc làm mới. Ảnh: ASE.

Đưa quy trình doanh nghiệp vào môi trường đào tạo

Trước nhu cầu nhân lực ngày càng rõ nét, Asia University Program – chương trình hợp tác quốc tế giữa Trường Đại học FPT, Tập đoàn FPT và Asia University, Đài Loan (Trung Quốc) xây dựng chương trình đào tạo bán dẫn theo hướng bao quát chuỗi phát triển của một sản phẩm chip.

Nội dung học tập trải dài từ thiết kế vi mạch, vật liệu và quy trình chế tạo đến đóng gói, kiểm thử và ứng dụng thông minh. Cấu trúc này giúp sinh viên hiểu mối liên hệ giữa từng công đoạn, đồng thời chuẩn bị nền tảng để theo đuổi các hướng nghề nghiệp về thiết kế, thiết bị, quy trình, sản xuất hoặc kiểm soát chất lượng.

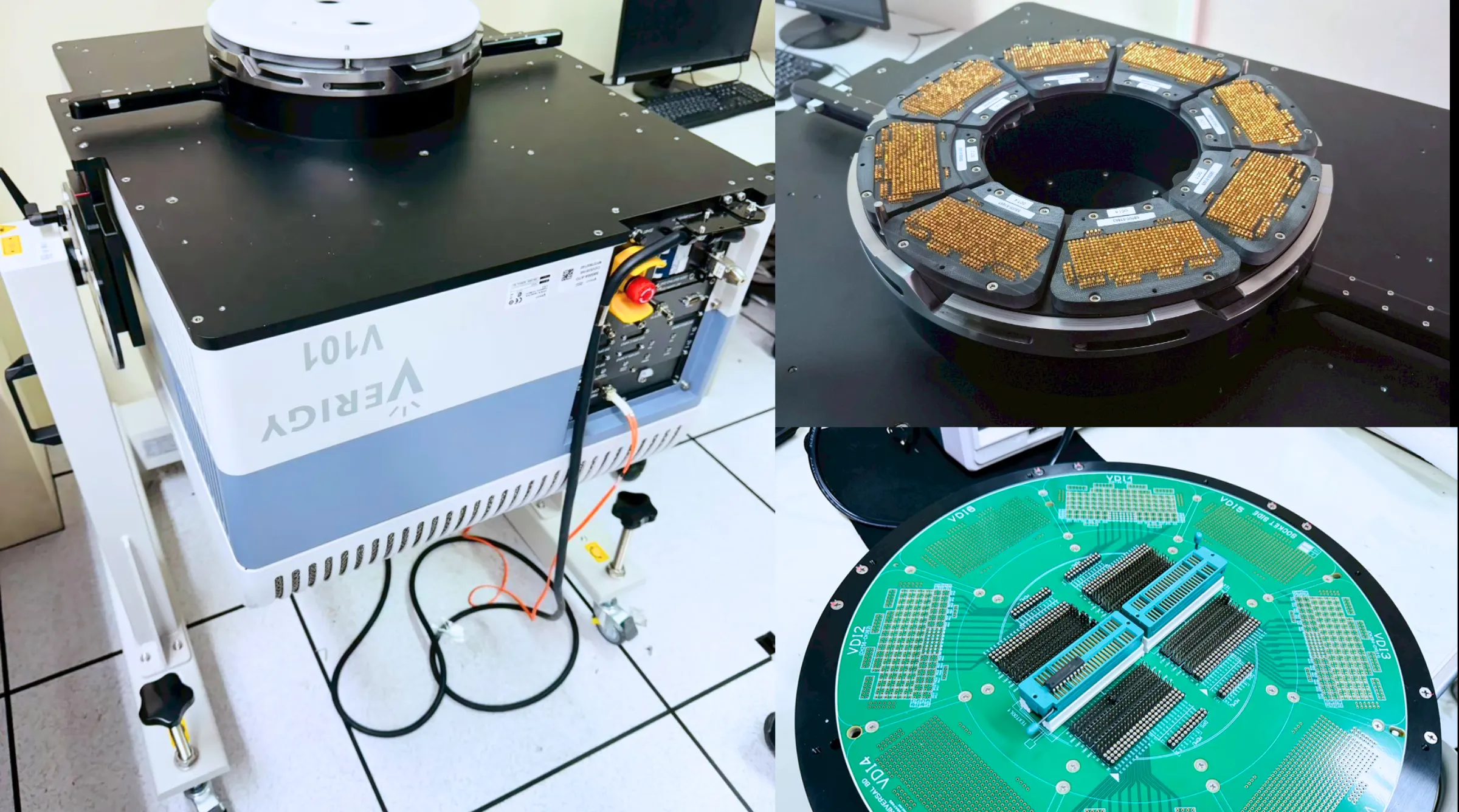

Thiết bị phục vụ thực hành, đo lường và kiểm thử linh kiện tại Trung tâm Bán dẫn của Asia University
Thiết bị phục vụ thực hành, đo lường và kiểm thử linh kiện tại Trung tâm Bán dẫn của Asia University

Một điểm đáng chú ý trong định hướng đào tạo của trường là tăng cường đưa thiết bị, quy trình và kinh nghiệm từ doanh nghiệp vào khuôn viên đại học.

Tháng 3/2026, Asia University và Siliconware Precision Industries Ltd. (SPIL), công ty thành viên của ASE Technology Holding, công bố hợp tác xây dựng dây chuyền thực nghiệm đóng gói bán dẫn tại trường.

Theo kế hoạch, SPIL sẽ hỗ trợ những thiết bị chủ chốt như máy cắt wafer, máy gắn chip và máy nối dây, đồng thời tư vấn xây dựng hệ thống phụ trợ theo yêu cầu của môi trường sản xuất bán dẫn.

Khi hoàn thiện, dây chuyền dự kiến tạo điều kiện để sinh viên quan sát cách các thiết bị phối hợp, dữ liệu được ghi nhận và chất lượng sản phẩm được kiểm soát trong suốt quy trình. Người học cũng có thể hiểu rõ hơn nguyên nhân một sản phẩm không đạt yêu cầu sau kiểm thử và cách các bộ phận kỹ thuật phối hợp để xử lý vấn đề.

Môi trường này còn giúp sinh viên làm quen với tác phong công nghiệp, từ tuân thủ quy trình, kiểm soát sai số và bảo đảm an toàn đến phối hợp giữa các bộ phận thiết kế, sản xuất, kiểm thử và chất lượng.

Asia University đã đầu tư hơn 30 triệu NTD, tương đương khoảng 26,1 tỷ đồng, cho thiết bị và cơ sở giảng dạy bán dẫn. Hệ thống thực hành gồm phòng thiết kế và mô phỏng linh kiện, thiết bị phục vụ chế tạo wafer, cùng dây chuyền đóng gói và kiểm thử, giúp sinh viên tiếp cận các công đoạn trong một cấu trúc liên kết thay vì học từng phần rời rạc.

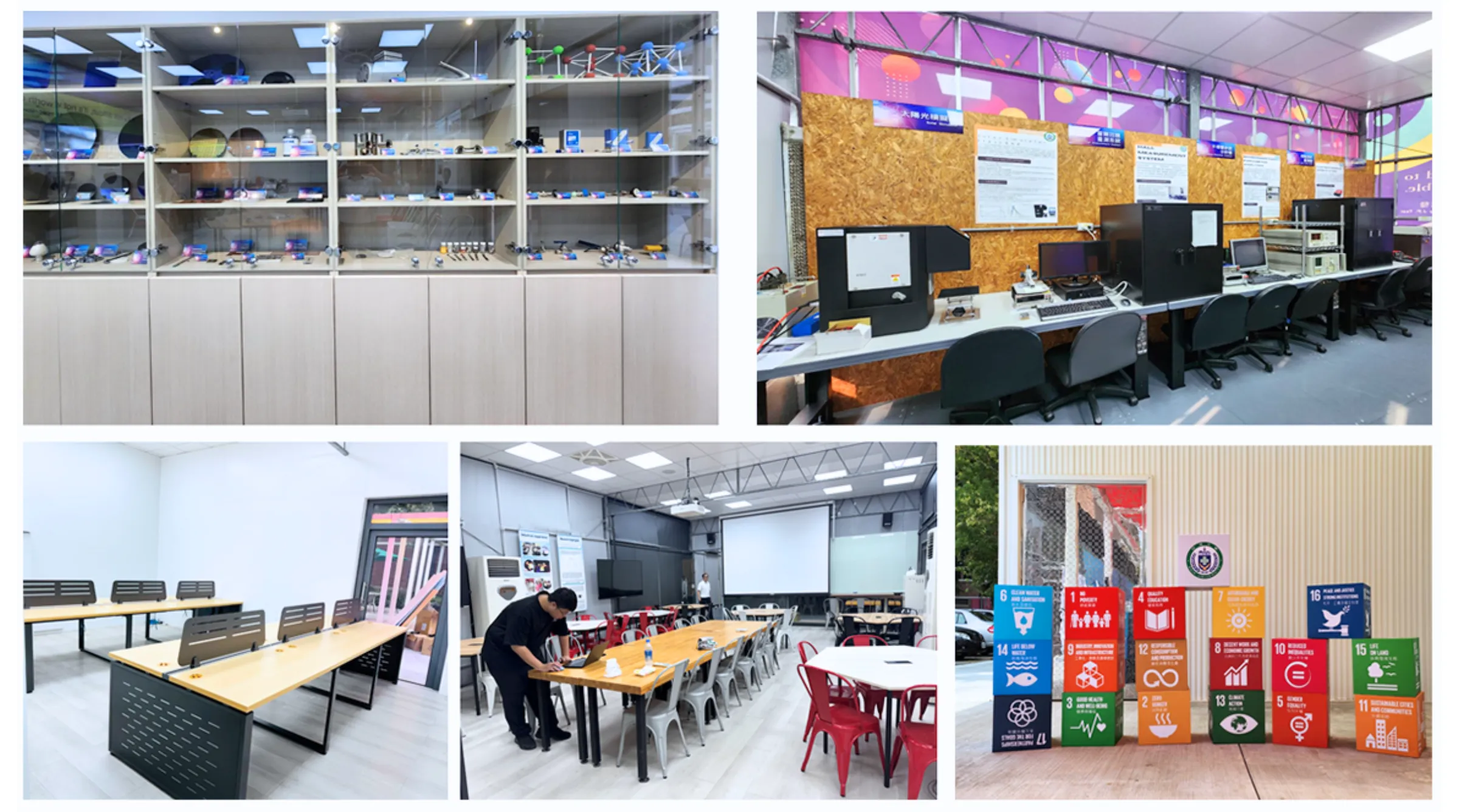

Không gian học tập, thảo luận và tìm hiểu thiết bị tại Trung tâm Bán dẫn Asia University
Không gian học tập, thảo luận và tìm hiểu thiết bị tại Trung tâm Bán dẫn Asia University

Bên cạnh cơ sở vật chất, nhà trường phát triển dự án chung, bài giảng từ chuyên gia, hoạt động nghiên cứu và kết nối thực tập với doanh nghiệp. Qua đó, sinh viên có thêm điều kiện tiếp cận công nghệ mới, bài toán sản xuất và những yêu cầu năng lực đang được thị trường quan tâm.

Với sinh viên Asia University Program, hai năm học tập tại Asia University mở ra cơ hội tiếp cận môi trường đào tạo nằm trong hệ sinh thái bán dẫn phát triển của Đài Loan. Người học có thể hiểu sâu hơn cách doanh nghiệp tổ chức sản xuất, kiểm soát chất lượng và phối hợp giữa các công đoạn trong chuỗi bán dẫn.

Việt Nam mở rộng hiện diện trong lĩnh vực đóng gói và kiểm thử

Nền tảng về đóng gói và kiểm thử cũng phù hợp với xu hướng phát triển của ngành bán dẫn tại Việt Nam.

Tháng 1/2026, FPT công bố thành lập Nhà máy Kiểm thử và Đóng gói tiên tiến chip bán dẫn tại Khu công nghiệp Yên Phong II-C, Bắc Ninh. Đây được giới thiệu là nhà máy đầu tiên trong lĩnh vực này do doanh nghiệp Việt Nam làm chủ, góp phần bổ sung mắt xích quan trọng cho hệ sinh thái bán dẫn trong nước.

Giai đoạn 2026–2027, nhà máy dự kiến vận hành sáu dây chuyền kiểm tra chức năng cùng các khu vực đánh giá độ tin cậy, thử nghiệm độ bền và phân tích lỗi. Đến năm 2030, quy mô sẽ tiếp tục được mở rộng với thêm các dây chuyền kiểm thử và công nghệ đóng gói tiên tiến.

Các đại biểu thực hiện nghi thức công bố thành lập Nhà máy Kiểm thử và Đóng gói tiên tiến chip bán dẫn FPT ngày 28/1/2026. Nhà máy được đặt tại Khu công nghiệp Yên Phong II-C, Bắc Ninh. Ảnh: FPT.
Các đại biểu thực hiện nghi thức công bố thành lập Nhà máy Kiểm thử và Đóng gói tiên tiến chip bán dẫn FPT ngày 28/1/2026. Nhà máy được đặt tại Khu công nghiệp Yên Phong II-C, Bắc Ninh. Ảnh: FPT.

Sự hình thành của những cơ sở mới cho thấy Việt Nam sẽ cần thêm nhân lực về vận hành thiết bị, kiểm thử, phân tích lỗi và quản lý chất lượng. Đây cũng là cơ hội để sinh viên phát huy kiến thức, kỹ năng và tác phong công nghiệp tích lũy trong thời gian học tập tại Đài Loan khi trở về làm việc trong nước.

Lộ trình quốc tế mở rộng lựa chọn nghề nghiệp cho sinh viên

Với lộ trình hai năm tại Việt Nam và hai năm chuyển tiếp sang Đài Loan, sinh viên Asia University Program có thời gian chuẩn bị kiến thức chuyên môn, ngoại ngữ và khả năng thích nghi trước khi bước vào môi trường học tập quốc tế.

Tại Asia University, người học tiếp tục phát triển nền tảng về thiết kế, chế tạo, đóng gói và kiểm thử, đồng thời tiếp cận môi trường thực hành gắn với doanh nghiệp trong một hệ sinh thái bán dẫn phát triển.

Sự kết hợp giữa chương trình đào tạo bao quát chuỗi phát triển chip, hoạt động thực hành gần với quy trình công nghiệp và nhu cầu nhân lực đang gia tăng tại Việt Nam giúp sinh viên mở rộng lựa chọn sau tốt nghiệp.

Người học có thể định hướng tới các vị trí về thiết kế vi mạch, thiết bị, quy trình, kiểm thử, phân tích lỗi, quản lý chất lượng hoặc tự động hóa sản xuất tại doanh nghiệp trong nước và quốc tế.

Thay vì giới hạn trong một công đoạn, lợi thế của sinh viên Asia University Program nằm ở khả năng hiểu mối liên hệ giữa các mắt xích của chuỗi bán dẫn, từ đó chủ động lựa chọn hướng phát triển phù hợp với năng lực và nhu cầu của thị trường.
